Forgácsolt alkatrész komplex gyártástechnológiai optimalizálása
Napjainkban a fejlődő technológiák és a gyártók között kiélezett verseny megteremti a szükségességét a folyamatos fejlesztésnek, optimalizálásnak. Ennek eredménye, hogy a műszaki területen dolgozó mérnökök megvalósítsák a méretpontos és hatékony gyártást. Ez egy folyamatosan újra jelentkező feladat, mert időről időre a folyamatok kapcsán javítás, változtatás, optimalizálás szükséges. Sorozatgyártás esetén a termelt mennyiségek folyamatos növekedése és a költségek csökkentése sem teszik lehetővé, hogy selejtes terméket állítsunk elő. Ez a szemléletmód tette szükségessé az általunk vizsgált termék teljes gyártástechnológiai elemzését.
Az alkatrész a kéttömegű lendkerék szerkezetébe kerül beépítésre, amelynek elsődleges feladata a torziós lengések csökkentése [1], ezért a gyártás során a hibamentes forgácsolás és a gazdaságos megmunkálás kivitelezése a fő irányelv. A kompaktgrafitos öntöttvas megmunkálása esztergagépek alkalmazásával történik [2]. A forgácsolás paraméterei a szívós alapanyag függvényében kerülnek beállításra. Az elkészült felületek minősége függ az alkalmazott előtolás és vágósebesség kombinációtól, amelyek optimális megállapítása az esztergálási művelet kritikus lépései közé sorolhatók [3]. A gyártás során tapasztalható hibák azonosítása egyszerűen és gyorsan próbagyártások segítségével történik. Számos módszer és eszköz áll rendelkezésünkre, mint a vizuális ellenőrzés, váltólapka-tesztelések, folyamatképesség-vizsgálatok [4]. A folyamatfejlesztési intézkedések ellenőrzésére és kiértékelésére statisztikai módszereket alkalmazunk, melyeket számítógépes szoftverek támogatnak. Általánosan elvárt igény az elért eredmények minősítése, amelyek segítségével egzakt módon ítélhető meg a változtatás.
Munkánk célja a kéttömegű lendkerék másodlagos tömegének gyártási és gazdasági szempontból történő átfogó vizsgálata és optimalizálása. A változtatások nagy potenciált rejtenek magukban, amelyekkel jelentős gazdasági előnyök járhatnak, illetve rejtett kapacitások szabadíthatók fel a termelésben.
A gyártási folyamat bemutatása
Az alkatrész mindkét oldalán vannak megmunkált felületek, ezért két megfogásban történik a forgácsolás. Függőleges főorsó elrendezésű karusszel esztergán kerül a geometria kialakításra [3]. Az első felfogásban kialakul a csapágyülék és a kúpos súrlódófelület. A második felfogás a szegecselési magasság felületét hozza létre, de itt nem tapasztalható kritikus forgácsolási jellemző. Az első felfogásban a leválasztandó nagy anyagmennyiség, illetve az ebből adódó vékony geometria deformációt eredményezhet, így kritikusnak tekinthető forgácsolás szempontjából. Célszerűségből a vizsgálatokat erre az oldalra végeztük el [5]. Az 1. ábrán látható a megmunkált alkatrész kúpos súrlódó, valamint a szegecselési felülete.
1. ábra Másodlagos tömeg megmunkált felületei
Anyag és módszer
A másodlagos tömeg alapanyaga kompaktgrafitos öntöttvas (jele: GGV 30). Ez az öntvénytípus a lemezgrafitos és a gömbgrafitos öntvények előnyös tulajdonságait egyesítik, így az autóiparban is közkedvelt az alkalmazásuk. A nyersanyag 168 HBW keménységű, szilíciumkarbid (SiC)-tartalma miatt a forgácsolóélre fokozott koptató hatással van [2].
Az alkatrészen jelentkező problémák azonosításához a másodlagos tömeget egy új bevezetésre kerülő termékként elemezzük, így azok a módszerek használatosak a teljes gyártási folyamat alatt, amelyek új termék esetén is javasoltak. A vizsgálat célja a valós gyártási körülmények során jelentkező „zajok” kiszűrése a folyamatból. A problémák meghatározása folyamán három csoportra bontható hibák jelentkeztek. Az alapanyaggal összefüggésben a mikroporozitás [2], valamint a forgácsolás során az anyag képlékeny kenődése [2]. A másik csoportba sorolható tényező a forgácsolás során tapasztalható alacsony éltartam. Számos okra vezethető vissza ez a jelenség, mint például alacsony minőségű váltólapkák, helytelen forgácsolási paraméterek vagy rossz szövetszerkezeti összetétel a nyersanyag esetén. Az előbb felsorolt két csoport nehezíti a forgácsolási műveleteket, továbbá selejtes termékhez vezetnek, így mielőbbi változtatás szükséges. A harmadik csoport ettől különböző, ugyanis itt a munkaszervezés kérdése kerül előtérbe, mely inkább menedzsmentfeladat, azonban ennek megváltoztatása is műszaki alapokon kell hogy nyugodjon.
A nyersanyagon jelentkező hibák kizárólag öntödei módosításokkal javíthatók. A mikroporozitás és a képlékenység változtatása is ennek megfelelően zajlik. Ipari körülmények között ez hosszabb folyamat, mint egy forgácsolási paraméter optimalizálás, ezért ritkábban választják ezeket a változtatásokat, azonban esetünkben szükségessé vált. A megmunkáló szerszámot optimalizáló módszerek közé helyezhető a váltólapka-tesztelés folyamata, amely a megmunkálási területen, helyben elvégezhető. Ekkor a váltólapkák addig forgácsolnak, amíg az alkatrész egy jellemző mérete ki nem lép a tűrésmezőből. Ez alapján határozhatók meg az egy éllel megmunkálható alkatrészek száma, tehát az éltartam. Számos keményfém váltólapkát teszteltünk különböző gyártótól, amelyek 1,2 mm-es rádiusszal és kémiai bevonattal rendelkeznek.
A módszerek kiértékelése elkerülhetetlen a sorozatgyártási folyamatok esetén, amelyet folyamatképesség-tesztekkel hajtunk végre. A folyamat elve szerint 30 egymást követő alkatrész összes rajzi mérete kiértékelésre kerül koordináta-mérőgép segítségével. A mérés által szolgáltatott adatok számítógépes szoftver segítségével kerülnek minősítésre. Az adatokból meghatározható az a statisztikai valószínűség, amely szerint a gauss görbe normál eloszlását követve a méretek a tűrésmezőhöz képest hova rendeződnek. A szórás és variancia segítségével számolható potenciális képesség index 1,91-os elvárt értékének elérése szükséges [6].
A gyártástechnológiai folyamat során lehetőség van az egyes műveletek idejének meghatározására (gépi ciklusidő, kézi idő, sétaidő). Ezek segítséget nyújtanak az egyes változások hatékonyságának vizsgálatában (optimalizálás költségre, termelési teljesítményre). Esetünkben elsődleges a gépkezelői beavatkozások csökkentése úgy, hogy a költségek és a megmunkálási idő összességében ne emelkedjen.
Eredmények
Öntvény megmunkálásánál jellemző az alapanyag vagy a szerszám minőségének kifogásolhatósága. A korábban említett fellazult szövetszerkezet az alkatrész működő felületén, az úgynevezett súrlódó felületen, 10%-os gyakorisággal jelentkezett, amely a 2. ábrán látható.

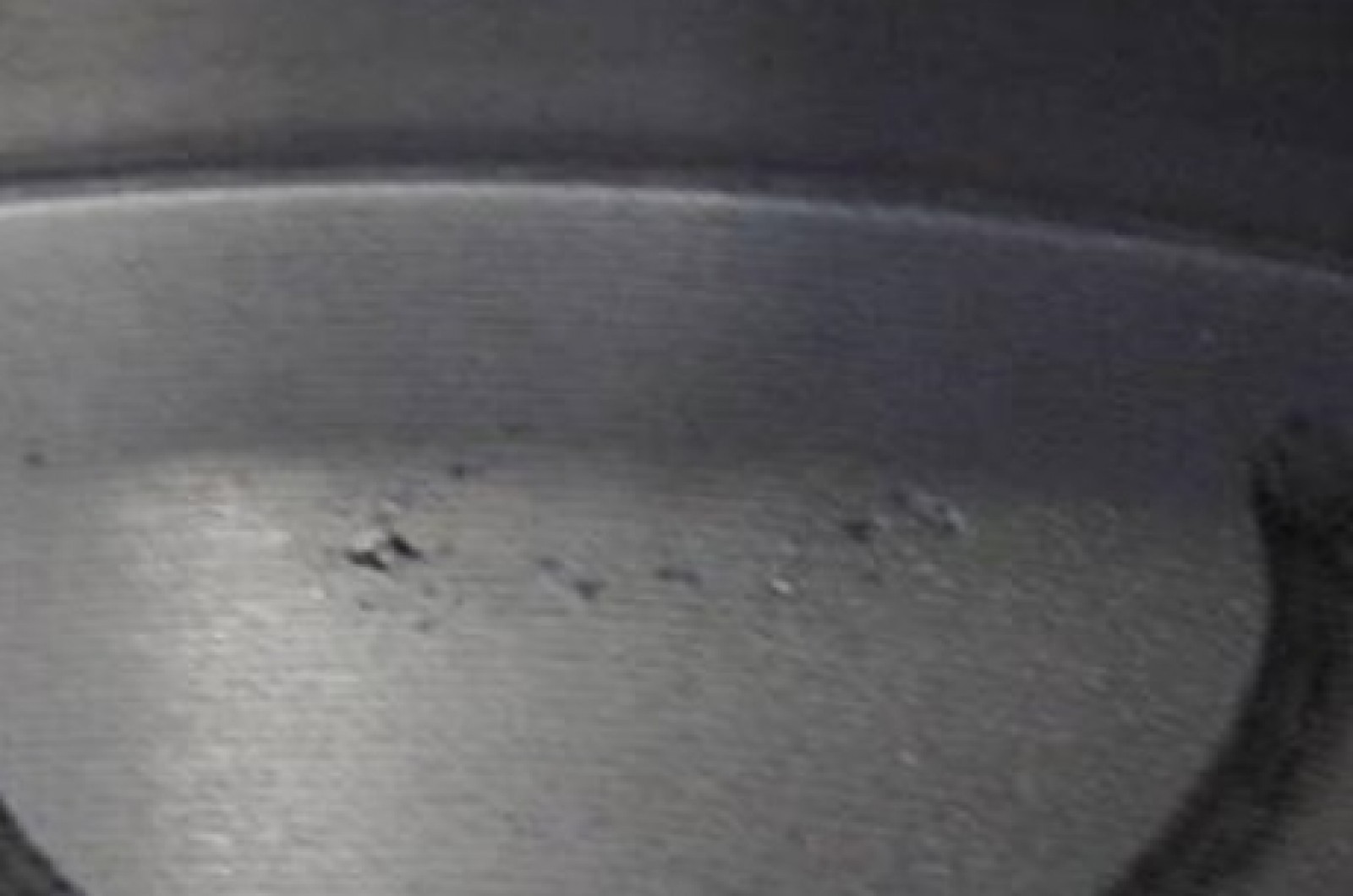

2. ábra A súrlódó felület fellazult szövetszerkezete
A más alkatrésszel nem kapcsolódó felületeken mikroporozitás-problémák megengedettek, ha ezeknek a teljes kiterjedése nem haladja meg a 45 mm-t. A hibák gyakran a hirtelen keresztmetszet-változásoknál lépnek fel, vagyis elsősorban bemetszés keresztmetszeti átmenetein, átkötési tartományaiban keletkeznek. Az okok a szilárdulási folyamatban keresendők, amelyet a vegyi összetétel, a szemcseállapot, a lehűlési feltételek és a geometriai hatások (pl. homokperem-effektus, keresztmetszeti átmenetek) befolyásolnak. A módosítások esetén célszerű alkalmazni a Maurer-diagramot, amely segít a kívánt szövetszerkezet létrehozásában.
A forgácsolás közben jelentkező képlékenység tovább nehezíti a megmunkálást. Ezzel rontja a felületi érdességet és a minőséget, amely a selejtszámok növekedését idézi elő. Az alapanyag változtatásánál az összetétel módosításával a keménység növelését is célul tűztük ki (185 HBW-re).
Öntödei változtatás során a szén- és a szilíciumtartalom arányának változtatásával a kívánt szövetszerkezetet és hűlési körülményeket értek el. Előírás szerint maximum 40%-ig növelhető a ferrit aránya. A perlit arányának növelésével és a ferrit %-os csökkentésével valósult meg a módosítás, amely kedvezően a működő felületekről a nem működő felületekre helyezte át a felületi öntvényhibákat. A keménység változtatása, amely a gyakorlatban a hűtési sebesség csökkentését jelenti, elősegíti a grafitképződést, illetve a szilíciumtartalom növekedésével elérhető az anyag 168 HBW-ről 185 HBW-re történő keménységnövelése [7]. A mikroporozitás öntödei úton történő módosításával pozitívan változott, azaz csökkent a selejtes termékek száma.
A gyártás során a másik nehézséget a szerszámot érintő alacsony éltartam adja. A forgácsolási folyamat során négy szerszámot alkalmazunk, amelyek kialakítják a csapágyüléket, illetve a kúpos súrlódó felületet. Utóbbi esetén jelentkezett az alacsony éltartam simítás során, amit egy TNMG 160412-TT7015 típusú váltólapkával alakítunk ki. A biztonságosan alkalmazható éltartam 7 db termék megmunkálását teszi lehetővé. Jellemzően a lapkán abrazív kopás nyomai látszódnak. Az éltartam növelése céljából elvégzett váltólapkatesztekkel a megmunkálható darabszám növekedése tapasztalható. A következőben a folyamatot erre a simító szerszámra mutatjuk be, mert a termelés szempontjából ez adja a kritikus keresztmetszetet.
Az adott simítási műveletben a leghosszabb éltartamot az alábbi lapkájával értük el, az eredményeket az 1. táblázat foglalja össze.
A hatékonyságnövelés harmadik lehetősége a munkarendhez kapcsolódik. A forgácsolási megmunkálás elkerülhetetlen jelensége a váltólapkacsere, amit egy műszakon belül 25 alkalommal hajtanak végre az optimalizált éltartam végett. A párhuzamosan dolgozó gépek kétoldali szerszámcseréje csak egymást követően végezhető el, ekkor fedezhető fel az állásból származó kieső idő, amelyet a 3. ábrán láthatunk.
3. ábra Állásból származó veszteségidők azonosítása
A gép állásideje lapkacserénként 51,5 s, amely egy teljes műszak során 21,5 percet jelent a 25 lapkacsere miatt. Továbbá a 3. ábrán megfigyelhető szerszámcserék utáni méretellenőrzésből adódó kieső idő, amely szintén jelentős, 35 s kiesést jelent lapkacserénként.
Értékelés
Látszik az első táblázat alapján, hogy a TNMX 160412-WMX3210 típusú lapka teljes biztonsággal 15 darab legyártására képes. A 4. ábrán megtekinthető a javasolt lapka új és a forgácsolás utáni állapotban [8].

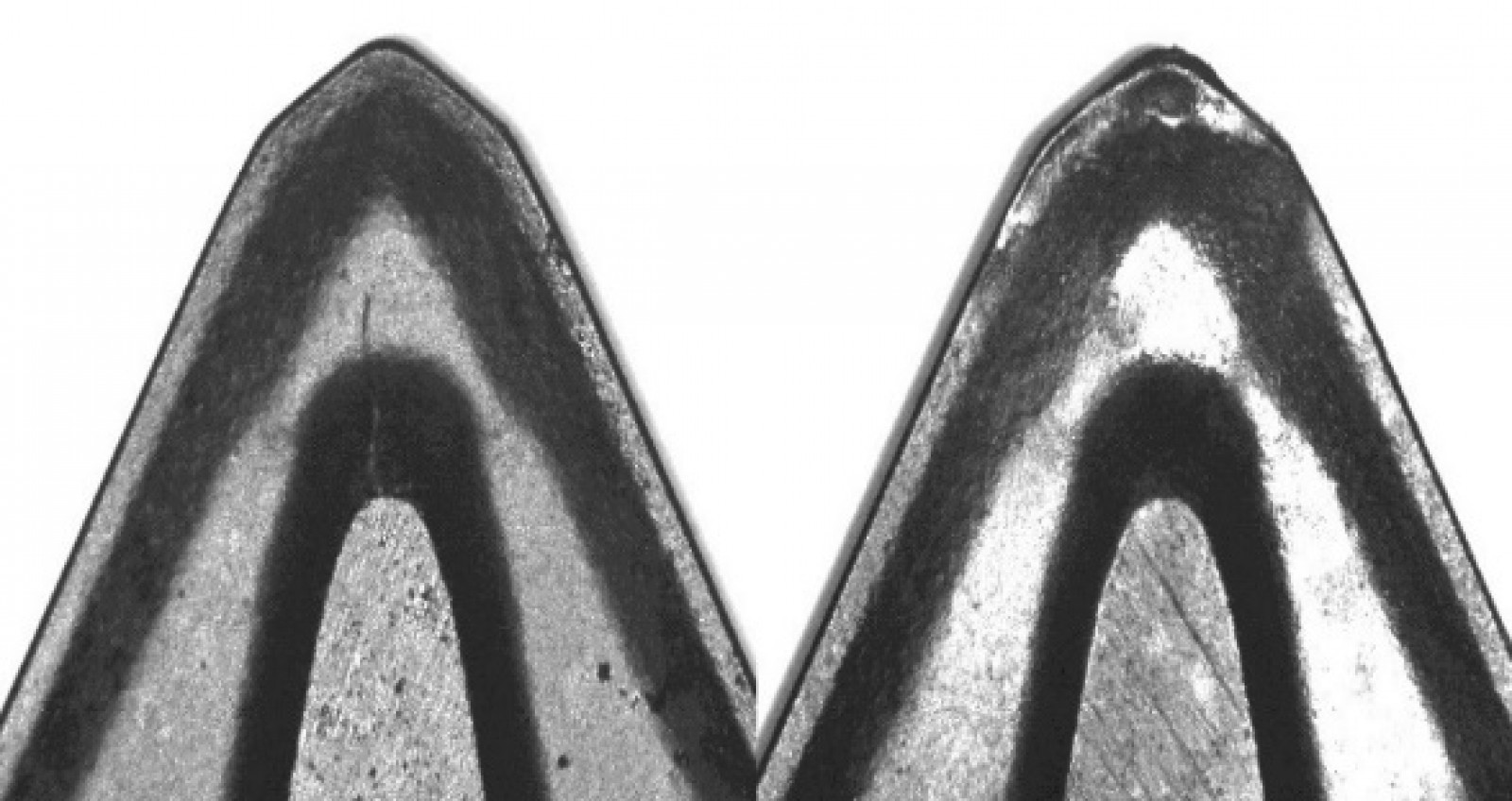

4. ábra Lapka új és károsodott képe
A szerszámon jellemzően kráteres kopások alakultak ki a megnövekedett forgácsoló erő hatására. A wiper típusú élkialakításnak és az öntöttvasra kifejlesztett bevonattal (WMX3210) megfelelő felületi érdesség érhető el. A lapka speciális geometriája (a felülettel párhuzamos forgácsoló él) csak nagyobb ráhagyások és leválasztandó anyagok megmunkálását segíti (általános ISO kialakításhoz viszonyítva). Ezért a lapka optimális működéséhez a forgácsolási paramétereket is változtatni kellett. Az előtolás fokozott növelésével elérhető az optimális forgácsolás, azonban el kell kerülni a lapka túlzott hőterhelését, amit a vágósebesség csökkentésével értünk el. A módosított értékek láthatóak a 2. táblázatban.
|
Elnevezés |
Kiinduló érték |
Optimalizált érték |
|
vágósebesség [m/min] |
500 |
400 |
|
előtolás [mm/ford] |
0,23 |
0,4 |
2. táblázat Forgácsolási paraméterek változtatása
A váltólapka-teszteléseket követően elvégeztük azok kiértékelését folyamatképesség-vizsgálattal, ezt szemlélteti az 5. ábra. A kiinduló állapot esetén a méretek nagy szóródása tapasztalható a kúpos súrlódó felületen. A méretek bizonytalansága mellett az éltartamok is változó értékeket mutatnak.
5. ábra Folyamatképesség-vizsgálati módszer
Az új típusú váltólapkával megfigyelhető a méretek kis szóródása, így alkalmas akár szerszámkorrekció nélkül is biztosítani a 15 db-os éltartamot, ez az állapot a 6. ábrán látható.
6. ábra Javított folyamatképesség-vizsgálati módszer
Váltólapkák alkalmazása során a paraméterek változtatása is elengedhetetlen tényező a megfelelő forgácsolási viszonyok eléréséhez. Ennek következtében a megmunkálási idő is változik. A vágósebesség csökkentése önmagában a megmunkálóprogram teljes idejének növekedését eredményezi, azonban az előtolásérték markáns változtatása a változtatott lapkára nézve 3,4 másodperc időnyereséget jelent.
Az adott simító lapka esetén hátrányos a magas egységár, amely 5,53 €/db. Azonban a súrlódó felületet megmunkáló nagyoló szerszámra tartozó kritérium szerint a simító és nagyoló lapkák éltartamának egyeznie kell az azonos időben történő csere megvalósításához minőségügyi szempontok miatt. Így az éltartam mindkét szerszám esetén 15-re növekedett, amelynek köszönhetően a magas egységár ellensúlyozva van. A nagyoló szerszámon nem jelentkezett kritikus forgácsolási hatás, így akár több mint 15 alkatrész megmunkálására is alkalmas lenne. Összességében 1711,85 €/év költség takarítható meg, mindamellett a részt vevő szerszámok egységesen tudják a 15 munkadarab legyártását. Az összességében 3%-os megmunkálásiidő-csökkenés éves szinten 97 óra gépkapacitás felszabadulását jelenti.
Munkaszervezési változtatások
Az öntvény anyagának változtatásai és az új szerszám alkalmazása lehetőséget ad egy új munkaszervezés tesztelésére is. A párhuzamosan futó megmunkálások növelik a hatékonyságot, azonban váltólapka-csere során a vele szinkronban dolgozó gépállásból származó veszteségek is megnőnek.
Sorozatgyártás idején és az éves megrendeléseket figyelembe véve szignifikáns kieső idő azonosítható. A korábbi eredmények alapot adtak arra, hogy a megmunkálási folyamat során ne kelljen a szerszámkopással foglalkozni 15 db megmunkálásáig. Továbbá a lapkacsere után a szerszám kinyúlási értékei a szerszám pontosságától függ csak. Ennek nagyságrendje eggyel kisebb, mint a gyártandó darab tűrése. Ez megadja a lehetőséget, hogy a darab ellenőrzését ne a gyártási folyamatban, hanem párhuzamosan lehessen elvégezni. Ez további időmegtakarítást jelent, az optimalizált idővonalat a 7. ábra mutatja be.
7. ábra Optimalizált idővonal
A megmunkálási folyamatok eltolása, hogy a másik gép mindig termeljen, amikor az egyik gépen lapkacserék vannak, illetve a mérés kiemelése a termelési folyamatból összesen 36 perc megtakarítást eredményezhet egy műszak során. A kiesések csökkentése növeli a gép kihasználtságát, illetve a dolgozó leterheltsége is egyenletesebb szintet mutat. Fontos megjegyezni, hogy ez a folyamat erősen függ a gépkezelőktől, vagyis az elérhető 36 perc csupán egy elvi elérhető érték. A kialakított új folyamat bevezetése még nem történt meg. Kiemelten fontos a szerszámkorrekciók nyomon követesé a bevezetés során, mert ezzel igazolható a méretellenőrzés kiemelése és párhuzamosítása.
Összefoglalás
A teljes gyártási folyamat során a változtatások hatására szignifikáns eredmények jelentkeztek. A nyersanyag csoportjába sorolható és a gyártást nehezítő problémák az egész gyártástechnológiára hatással voltak. A váltólapkatesztek kiinduló állapotából, ahol a TNMG 160412-TT7015 típusú szerszám dolgozott, 7 éltartam volt elérhető. Az optimalizált szerszámmal, amely egy wiper kialakítású TNMX 160412-WMX3210 típusú lapka, az éltartamok 15-re javultak. Az éves költségeket tekintve több megmunkálási folyamat lapkacseréjét is beleszámolva 1711,85 €/év megtakarítás érhető el.
A simító szerszám forgácsolási paramétereinek módosítása a teljes megmunkálóprogramot 3,4 másodperccel javította. Ez megközelítőleg 3%-os időcsökkenést eredményez. A kapacitásnövekedés további termékek bevezetését is elősegítheti állandó dolgozói létszám és megmunkáló gép esetén.
Gyártási folyamatok során azonosított állásból származó veszteségek kiszűrése markáns időmegtakarítást eredményezhet. Azonban fontos megjegyezni, hogy ezek a változtatások hosszú távon csak magas gyártási fegyelem mellett tarthatók meg.
A beavatkozások a megmunkálások javítása érdekében időben megvalósultak, ezzel jelentős eredmény valósítható meg. A fejlődő technológiáknak hatására mindig jelennek meg újabb és újabb eszközök, szerszámok és módszerek, amelyekkel a folyamatok optimalizálhatósága tovább növelhető.
Köszönetnyilvánítás
Az ED 18-1-2019-0030 szerződésszámú projekt (Alkalmazásiterület-specifikus nagy megbízhatóságú informatikai megoldások tématerület) a Nemzeti Kutatási Fejlesztési és Innovációs Alapból biztosított támogatással, a Tématerületi kiválósági program támogatásával valósult meg.
